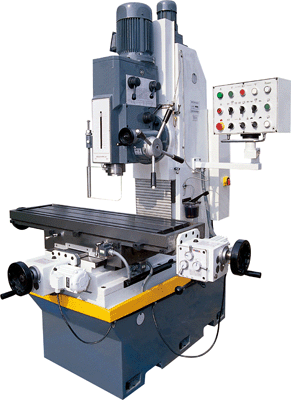

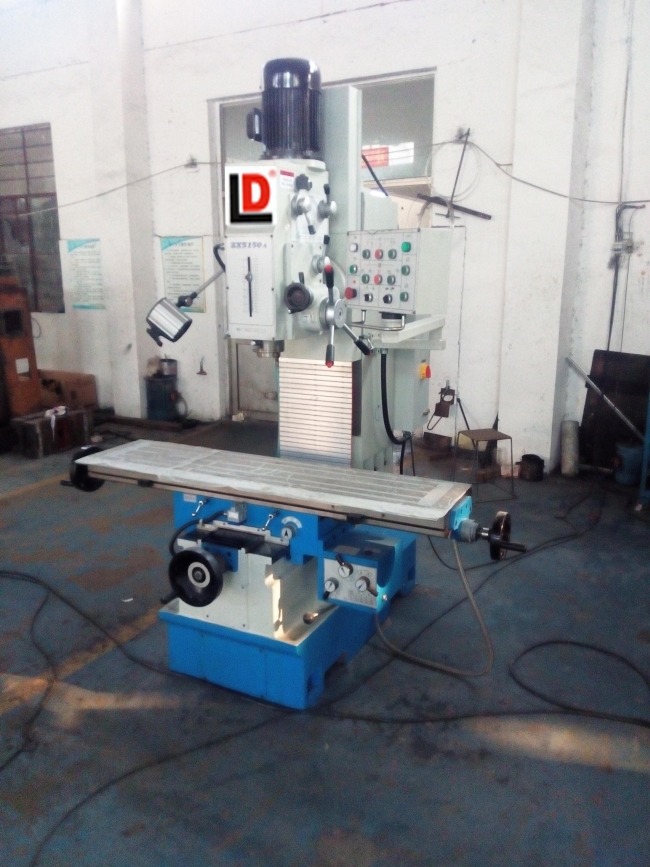

XZ5150鉆銑床
聯系電話：0632-3951282
歡迎訪問山東魯?shù)现毓C(jī)械有限公司官方網站！
0632-3951282
tzludi@126.com
1:主軸電磁離合器進給,并有鉆深數顯
2：加大行程,跨距,工作臺面
3：加強型主軸,可配置卸刀裝置
4：配置工作臺X向無極調速進給，可選配X,Y,Z三坐標數顯
5：導軌面及主要傳動件采用集中潤滑
6：主軸箱可回轉正負45度
7：主軸箱電動升降
8：裝置冷卻及防護
標配附件： 主軸接桿 拉桿 鉆夾頭 斜鐵 呆口扳手 內六角扳手
特殊附件： 內孔125分度頭 160回轉工作臺 數顯表 125精密平口鉗
| 型號 | ZX5150鉆銑床 | ZX5150A鉆銑床 |
| 最大攻絲直徑 | 45mm | 45mm |
| 最大鉆孔直徑 | 50mm | 50mm |
| 最大端銑直徑 | 125mm | 125mm |
| 主軸中心至立柱的距離 | 360mm | 360mm |
| 主軸端面至工作臺面距離 | 最小120mm 最大620mm | 最小180mm 最大600mm |
| 主軸最大行程 | 200mm | 200mm |
| 主軸錐孔 | MT4 | MT4 |
| 主軸箱升降行程 | 500mm | 420mm |
| 主軸箱升降速度 | 1250 | 1250mm/min |
| 主軸箱最大回轉角度 | 1250mm/min | 正負45度 |
| 主軸鉆速范圍 | 94-2256r/min | 38-1730r/min |
| 主軸轉速級數 | 16 | 12 |
| 主軸自動進給速度 | 0.1,0.15,0.3mm/r | 0.1,0.2,0.3mm/r |
| 主軸自動進給級數 | 3級 | 3級 |
| 刻度環每轉進給量 | 102mm | 102mm |
| 工作臺X向進給級數 | 9級 | 9級 |
| 工作臺X向進給量范圍 | 15-480mm/min | 15-370mm/min |
| 工作臺X向快速移動速度 | 640mm/min | 640mm/min |
| 工作臺面積 | 1220X360 | 350*1000mm |
| 工作臺X/Y向行程 | 600X360 | 500*350mm |
| 工作臺T型槽尺寸 | 3-14*100mm | 3-14*100mm |
| 主電機功率 | 2.2/2.8 | 2.2,2.8KW(雙速) |
| 升價電機功率 | 0.75kw | 0.75kw |
| 冷卻泵電機功率 | 0.09kw | 0.09kw |
| 機床重量 | 1500KG | 1300kg |
| 機床最大輪廓尺寸 | 1730*1730*2300mm | 1550*1580*2210mm |
